Бетононасос БН-25 тоннельный

Бетононасос БН-25 тоннельный – это электрический бетононасос, который служит для приема бетонной смеси и транспортирования ее по бетоноводу к месту укладки.
Бетононасос тоннельный производится для применения в составе бетоновозного комплекса в метростроеи других подземных объектах.

Бетононасос БН-25 используется для подачи бетонной смеси по стационарному бетоноводу с внутренним диаметром 125 мм.

Бетононасос тоннельный для подземных работ, после инженерных изысканий увеличил свою производительность подачи бетонной смеси с 15 до 25 м3/час. Производимые бетононасосы тоннельного типа могут быть исполнены на салазках или на рельсовом ходу. Бетононасос тоннельный служит для приема бетонной смеси и транспортирования её по бетонопроводу к месту назначения. Бетононасос тоннельного исполнении применяется при выполнении бетонных работ на шахтах и рудниках, в промышленных коллекторах и гидротехнических тоннелях, при производстве монолитной крепи при разработке, устройстве и ремонте шахт.

Преимущества:

Подача бетонной смеси с фракцией до 40м.
Транспортирование строительной смеси до 25 куб.м./час.
Управление производительностью гидравлическое.
Полное ручное управление для преодоления бетонных пробок.
Закрытый реечный гидроцилиндр.
Система промывки бетононасоса автономна.
Простая гидросхема открытого типа с общим приводом.
Автоматика электрическая, с полным ручным управлением с блока. Можно вручную пробивать пробку в бетоноводе с блока. Побуждение бетона в бункере при простое шибером не требующее дополнительного перемешивателя.
При наличии пробки автоматически останавливается.
Привод шибера от закрытого реечного гидроцилиндра. Компактная, травмобезопасная конструкция, не требующая регулировок и смазки.

Характеристики:

Техническая характеристика гидроцилиндра
Диаметр гильзы, мм                                                   70
Диаметр штока, мм                                                     40
Ход поршня, мм                                                                  1000
Давление рабочей жидкости, МПа                               28



2.2.4 Гидроцилиндр реечный закрытого типа ГЦ1-ГЦ2 предназначен для поворота распределительного устройства бункера – S-шибера.



3 

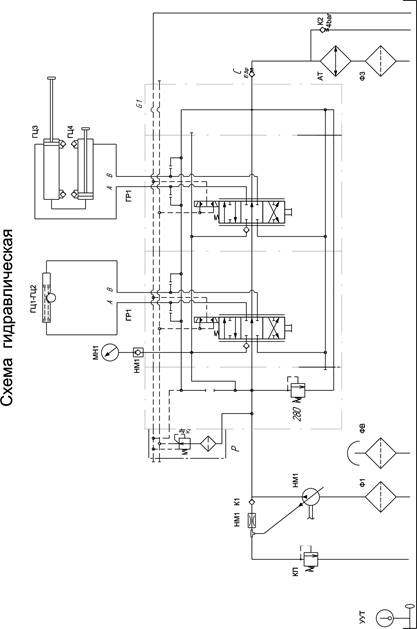

Рисунок 3 – Схема гидравлическая

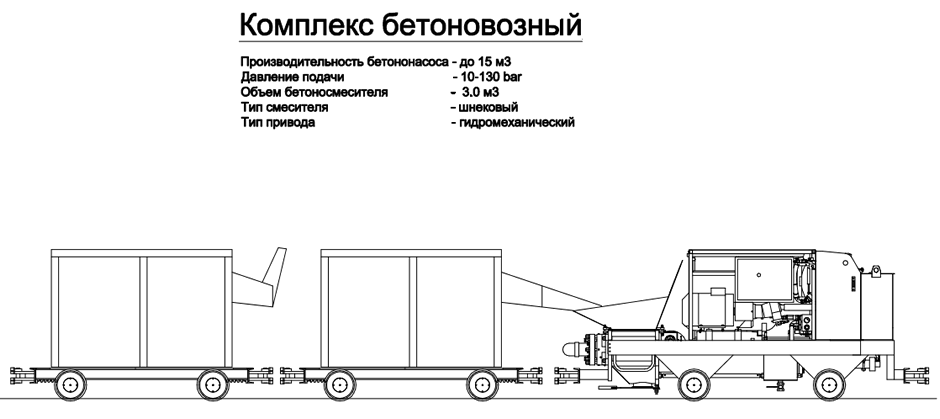

Бетононасос в составе бетоновозного комплекса:
