Бетононасос БН-25Е и БН-25Д - электрический и дизельный

Назначение

Бетононасос БН-25 - это стационарный бетононасос, который служит для приема бетонной смеси и транспортирования ее по бетоноводу к месту укладки.
Бетононасос предлагается в двух исполнениях - с электрическим или дизельным приводом (Бетононасос БН-25Е и БН-25Д).
Бетононасос БН-25 используется для подачи бетонной смеси по стационарному бетоноводу с внутренним диаметром 125 мм.

Бетононасос применяется при возведении сооружений из монолитного бетона и железобетона. Изделие применяется на объектах промышленного, гражданского и сельского строительства, обеспеченных электроэнергией и водой, на открытых строительных площадках или под навесом.

Преимущества:

Подача бетонной смеси с фракцией до 40м.
Транспортирование строительной смеси до 25 куб.м./час.
Управление производительностью гидравлическое.
Полное ручное управление для преодоления бетонных пробок.
Закрытый реечный гидроцилиндр.
Система промывки бетононасоса автономна.
Простая гидросхема открытого типа с общим приводом.
Автоматика электрическая, с полным ручным управлением с блока. Можно вручную пробивать пробку в бетоноводе с блока. Побуждение бетона в бункере при простое шибером не требующее дополнительного перемешивателя.
При наличии пробки автоматически останавливается.
Автоматика не позволяет оператору производить работу на непрогретой гидросистеме, что снижает риск зимних поломок (разрывы маслорадиатора, повреждение гидроцилиндров). Наличие программируемого контроллера позволяет заменять программу управления на улучшенную версию силами оператора - с флэшки.
Привод шибера от закрытого реечного гидроцилиндра. Компактная, травмобезопасная конструкция, не требующая регулировок и смазки.

Характеристики:

Вид бетононасоса	БН-25 Д	БН-25 Е
Основные характеристики бетононасоса
Тип насоса	поршневой гидравлический
Производительность, м3/час	до 25
Давление на смесь, бар	до 63
Высота подачи, м	до 150*
Дальность подачи, м	до 600
Диаметр подключаемого бетонопровода, мм	до 125
Привод гидравлической системы бетононасоса
Силовой агрегат	Дизельный	электрический
Модель	Perkins / Deutz / Hatz / Д130 / Д144	АИР-180M4
Мощность, кВт	25 (33/40 Владимирские)	30
Расход топлива, л/ч	6,4	-
Объем топливного бака, л	39	-
Гидравлическая система бетононасоса
Тип системы	Открытая
Давление гидросистемы, бар	280
Марка насоса	PSM-HYDRAULICS
Тип распределителя	золотниковый секционный
Объем масляного бака, л	200
Насосно-поршневая группа бетононасоса
Объем приемного бункера, м3	0,4
Шибер	литой S-образный
Диаметр поршня, мм	150
Марка поршня	Putzmeister / Schwing / Waitzinger / Elba
Длина хода поршня, мм	1000
Промывочная система бетононасоса
Тип системы	Пневмоводяная
Давление системы, бар, штатный компрессор	7
Объем ресивера (резервуара), л	50 (200)
Тип насоса	Мембранный
Система управления бетононасоса
Тип системы	электронная
Тип контроллера	Siemens (LOGO)
Габариты и шасси бетононасоса
Тип шасси	пневмошасси
Длина * Ширина * Высота	4,35 * 1,8 * 2,4	4,35 * 1,8 * 2,4
Вес, кг	2800	2650
Бетонная смесь для бетононасоса
Размер заполнителя, мм	до 40
Марка по удобоукладываемости	от П4
Подвижность смеси (осадка конуса), см	от 9

УСТРОЙСТВО

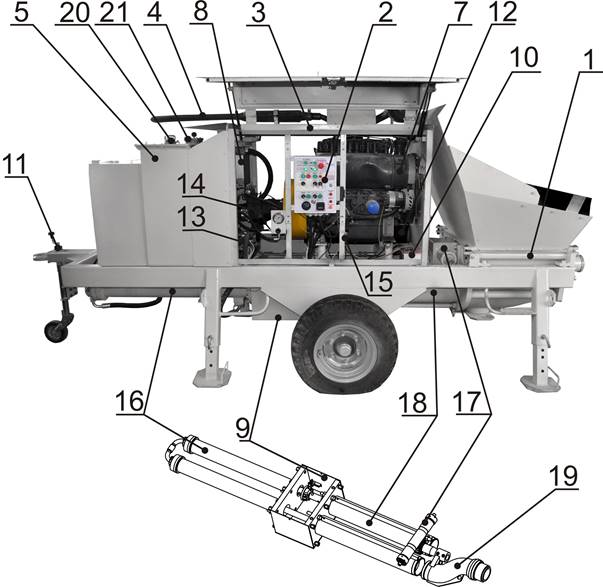

Рисунок 1
1-бункер; 2-электрошкаф; 3-кожух; 4-глушитель; 5-бак масляный; 6 – бак водяной;
7 - двигатель; 8 - маслоохладитель; 9-ящик водяной; 10-аккумулятор; 11-колесо-домкрат; 12-топливный бак; 13-гидрораспределитель; 14-гидронасос; 15-ручка управления оборотами двигателя; 16-главный гидроцилиндр; 17-гидроцилиндр реечный; 18-бетоноцилиндры;19-шибер; 20 - заливная горловина; 21 - фильтр сливной

Бетононасос БН-25 представляет собой стационарный бетононасос с приводом от автономного дизельного или электрического двигателя. В состав изделия входят бункер, установленный на раме и цилиндро-поршневая группа ЦПГ. ЦПГ включает в себя поршневой бак, два гидроцилиндра, к штокам которых закреплены два поршня, перемещающихся по двум бетоноцилиндрам. Водяной ящик предназначен для монтажа поршней. Во время работы он заполнен водой.
Бункер предназначен для приема свежеприготовленной бетонной смеси от специализированных бетонотранспортных средств.
В бункере размещен S-шибер, соединяющийся поочередно с одним или другим бетоноцилиндром. Далее смесь поступает в бетонопровод и под давление создаваемым бетононасосом движется к заданной точке.
Водяной бак предназначен для очистки бетоноводов, бетоноцилиндров, бункера и бетононасоса в целом от остатков бетонной смеси после окончания работы. Водяной бак представляет собой открытую емкость. Заливка воды осуществляется сверху. Водой из бака под напором промывают изделие.
Контроль давления воздуха в пневмосистеме осуществляется манометром и клапаном на компрессоре. Клапан настроен на давление 1,1 МПа.
Компрессор, входящий в состав Изделия, предназначен для получения и подачи сжатого воздуха в ресивер.
Бак масляный( гидравлический) представляет собой сварную стальную ёмкость для рабочей жидкости.
Заполнение бака рабочей жидкостью осуществляется через горловину до среднего уровня, определяемого по указателю уровня. Объём заправки рабочей жидкостью (гидромасла) будет соответствовать примерно 200л.
Сообщение с атмосферой осуществляется через сапун заливной горловины. При работе Изделия слив рабочей жидкости из гидросистемы осуществляется через сливной фильтр.
Слив смеси воды и масла (конденсата) из бака производится через кран в дне гидробака ежедневно перед началом работ

S-шибер предназначен для поочередного соединения одного из двух бетоноцилиндров с выходным каналом.
В рабочем положении S-шибер соединяет один из бетоноцилиндров с бункером, другой с бетоноводом. При рабочем ходе бетонотранспортных поршней смесь из бункера засасывается в бетоноцилиндр, соединённого с бункером, а из другого, соединённого с бетоноводом, бетонная смесь нагнетается в бетоновод.
В конце хода всасывания S-шибер изменяет свое положение, с последующим переключением хода приводных гидроцилиндров по сигналу с блока управления. При этом наполненный бетоноцилиндр сообщается с бетоноводом для нагнетания в него бетонной смеси, а пустой бетоноцилиндр сообщается с бункером для засасывания в него бетонной смеси.
Для передвижения Изделия по строительному объекту имеется ходовая часть с колесами на пневматическом ходу.
а) Рама является несущей металлоконструкцией, на которой смонтировано все технологическое оборудование. Рама установлена на четырёх регулируемых опорах. Опора вставлена в направляющую рамы и стопорится фиксатором.

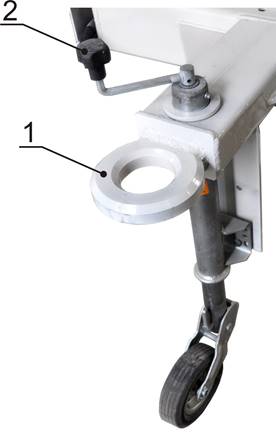

б) Дышло с петлёй сцепной (рисунок 2) предназначено для буксировки Изделия автотранспортным средством Опорное колесо-домкрат предназначенного только для выставки Изделия по горизонтали.

Рисунок 2 – Сцепное устройство
1 – дышло; 2 - ручка регулирования высоты колеса-домкрата.

СИСТЕМЫ УПРАВЛЕНИЯ

Панель управления - служит для контроля и управления двигателем и гидросистемой (рисунок 3). Имеет приборы контроля давления, температуры масла двигателя и счетчик моточасов; индикаторы состояния двигателя и уровня топлива; индикаторы положения поршней и шибера; кнопки «ПУСК», «РЕВЕРС», «СТОП» запуска двигателя, аварийного отключения и звукового сигнала; переключатели «Бу-Ру», «ГЦ1-ГЦ2»; включатели «ПУСК-СТОП» и освещения бункера

Рисунок 3 – Панель управления
1-индикаторы положения гидроцилиндров; 2-кнопка РЕВЕРС; 3-кнопка ПУСК; 4-кнопка СТОП; 5-включатель ПУСК-СТОП; 6-включатель освещения бункера; 7-кнопка подачи звукового сигнала; 8-индикатор температуры масла двигателя; 9 - счетчик моточасов; 10 - кнопка аварийного отключения; 11-кнопка запуска двигателя;
12-контрольные индикаторы двигателя; 13 - кнопки включения ГЦ1-ГЦ2 (ручное управление положением поршней); 14 - переключатель ручное/автоматическое управление;15-переключатель положения шибера; 16 - индикатор температуры гидросистемы; 17 – выключатель питания контроллера.

Блок управления создан на базе программируемого микроконтроллера и служит для управления работой бетононасоса в автоматическом режиме, прямой и обратной подачи (реверс) бетонной смеси, контроля рабочей температуры гидросистемы.

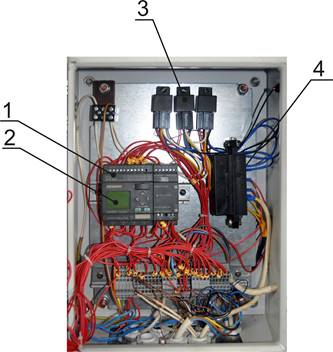

Блок управления (рисунок 4),

Рисунок 4 – Блок управления
1-микроконтроллер; 2- дисплей с указанием температуры гидромасла.
3 – блок реле стартера и маслоохладителя; 4 – блок предохранителей.

Гидропанель с приборами служит для контроля давления в гидросистеме и управления производительностью гидросистемы.

Рисунок 5 – Гидропанель
1-манометр давления системы; 2 - ручка регулирования производительности.

г) Ручка управления оборотами двигателя (рис. 1) - для уменьшения или увеличения числа оборотов двигателя.

Комплект поставки бетононасоса БН-25

Наименование	Кол-во, шт.
1. бетононасос	1
2. комплект бетоноводов (м)	100м
3. комплект замков соединительных
4. уплотнения для замков соединительных
5. гибкий концевой рукав (4 м)	1
6. колена бетоноводов угловые 90°	2
7. колена бетоноводов угловые °	1
8. колена бетоноводов угловые °	1
9. шланг для подвода воды(воздуха)	1
10. заглушка продувочная	1
11. насадка промывочная	1
12. шар резиновый (пыж)	1
13. пыжеуловитель концевой	1
14. руководство по эксплуатации бетононасоса	1
15. паспорта на покупные комплектующие изделия	-
Примечания: 1. Дополнительная комплектация согласовывается у заказчика. 2. По заказу потребителя комплектация Изделия может быть изменена.

ПРЕИМУЩЕСТВА

Сравнение бетононасоса БН-25 с бетононасосом стороннего производства

Недостанки конкурента:

Наличие гидроаккумуляторов в приводе шибера. При падении давления азота в колбе аккумулятора (внешне не контролируется), снижается производительность + перестает работать (на площадке при перекачке). Возможно спонтанное переключение шибера (травмы оператора). Для зарядки требуется обращение в специализиованную организацию (заправка только на объекте, перевозка заряженного гидроаккумулятора запрещена).
Сложная гидросхема закрытого типа с реверсивным гидронасосом для привода основных цилиндров. Требуется специалист для настройки. Дорогой ремонт реверсивного гидронасоса .
Автоматика гидромеханическая. Переключение шибера от т.н. «вертолета» - коромысла установленного в водяном ящике. Требует механической регулировки. Приводит к частым сбоям в работе.
Регулировка зазора между кольцом шибера и плитой трудоемкая и требует частичной разборки (снятие фланца выходного патрубка и привода вала шибера с отсоединением г. цилиндров.)
Мало масла в гидросистеме. Быстрее греется и стареет.

Преимущества Бетононасоса БН-25

Простая гидросхема открытого типа с общим приводом . Нет гидроаккумуляторов и проблем с их обслуживанием. Недорогой ремонт гидронасосов.
Управление производительностью гидравлическое.
Регулировка только рабочего давления доступная любому оператору.
Автоматика электрическая, с полным ручным управлением с блока. Можно вручную пробивать пробку в бетоноводе с блока. Побуждение бетона в бункере при простое шибером не требующее дополнительного перемешивателя. При наличии пробки автоматически останавливается. Не позволяет оператору производить работу на непрогретой гидросистеме, что снижает риск зимних поломок (разрывы маслорадиатора, повреждение гидроцилиндров). Наличие программируемого контроллера позволяет заменять программу управления на улучшенную версию силами оператора - с флэшки.
Регулировка зазора между кольцом шибера и плитой без разборки с помощью ключа со стороны выходного фланца.
Количество масла 200 литров. Конструкция гидробака с наклонным дном и приемником воды, гарантирует надежное её удаление.
Привод шибера от закрытого реечного гидроцилиндра. Компактная, травмобезопасная конструкция не требующая регулировок и смазки, в сравнении с плунжерными цилиндрами на стороннем бетононасосе.
Удобная замена поршней в бетоноцилиндрах. Легко позиционируются в ручном режиме управления.
